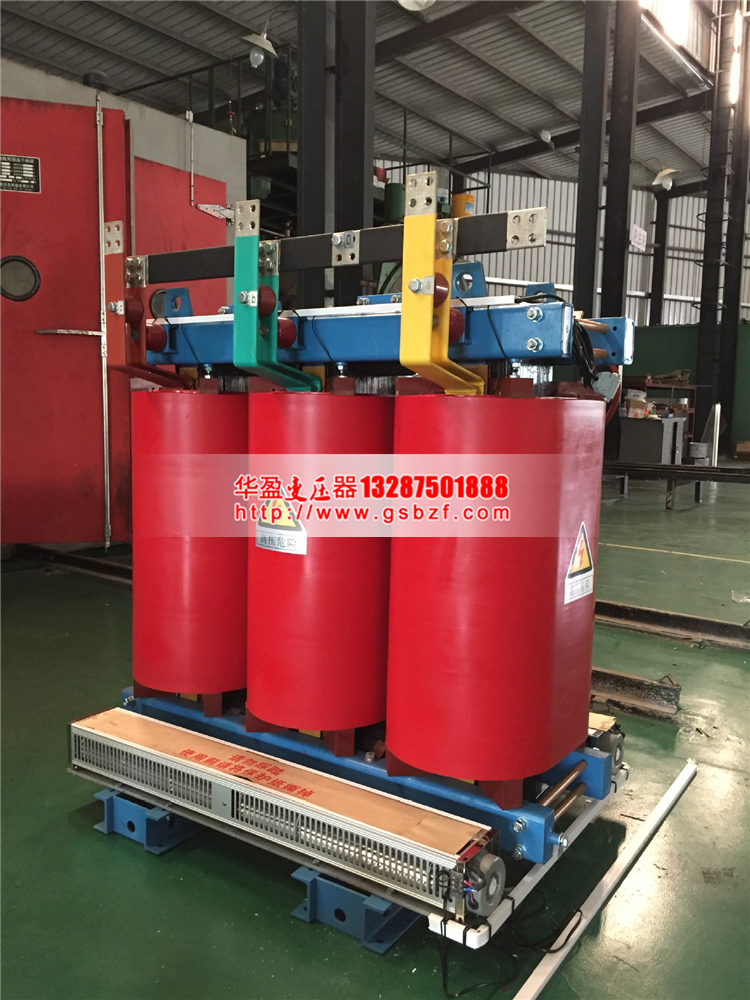

10KV干式變壓器采用優質材料,生產檢測設備按嚴格的工藝生產而成。是一種電氣強度、機械強度、耐熱強度很高的干式變壓器。是城市電網改造的優秀產品， 產品具有可靠性高，使用壽命長的特點。適用于高層建筑、商業中心、住宅小區、醫院、化工廠、核電站、船舶及其它要求防火、防爆、防潮的配電網絡與工礦企業供配電系統等重要或特殊環境場所。根據不同的使用環境，可配置不同的防護等級。變壓器可按用戶需要帶有溫度控制和溫度顯示系統，可和溫控系統配合使用。
10KV干式變壓器結構特點：
1.鐵芯
10KV干式變壓器采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.
2.繞組
10KV干式變壓器繞組有以下幾種:
(1)纏繞式
(2)環氧樹脂加石英砂填充澆注
(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構)
(4)多股玻璃絲浸漬環氧樹脂纏繞式
3.高壓繞組
10KV干式變壓器一般采用多層圓筒式或多層分段式結構
4.低壓繞組
10KV干式變壓器一般采用層式或箔式結構。
體積小，重量輕，占地空間少，安裝費用低。
正常使用條件:海拔不超過1000m。
(若與上述條件不符時,請?zhí)崆霸敿?xì)說明, 可按相應標準的有關規定，作適當?shù)恼{(diào)整)
SCB11變壓器 產品執行標準：
GB1094.1~2-1996電力變壓器
GB1094.3.5-2003電力變壓器
GB1094.4-2005電力變壓器
GB1094.11-2007干式電力變壓器
GB/T 10228-2008干式電力變壓器技術參數和要求

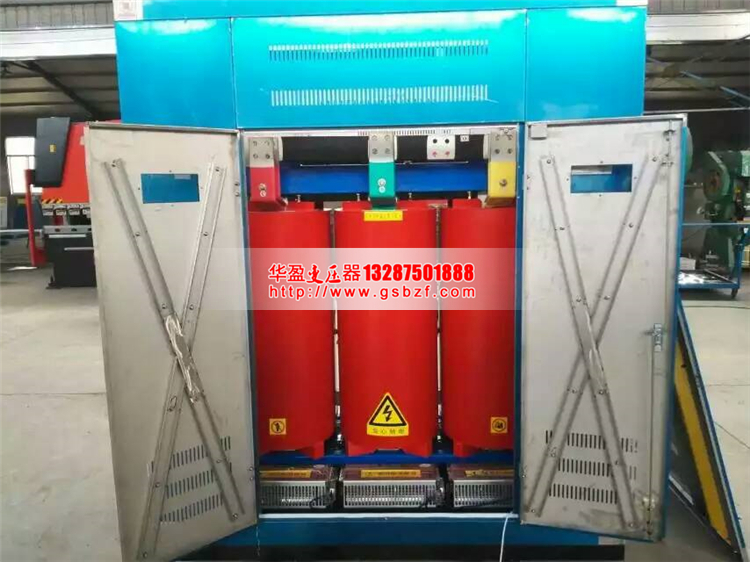

10KV干式變壓器是SCB9的更新之作。變壓器材料優質、配方科學，采用生產檢測設備按嚴格的工藝生產而成。產品具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼。SCB10變壓器可作為油浸式變壓器的更新?lián)Q代產品，適用于高層建筑，商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。干式變壓器用外殼主要用于運行現場的安全防護，避免因小動物等異物進入引起運行事故，可有效保護人身安全并起一定的電磁屏蔽作用。
使用環境：
1.安全、不易燃燒，防火可直接安裝在負荷中心;
2.免維護、安裝簡便、經濟運行成本低;
3.防潮性好，可在100%濕度下正常運行;
4.損耗低，噪聲低，絕緣性好，局部放電量小，無污染，損耗通常比國家相應標準低10%;
5.散熱好，過載能力強，風冷狀況下，可過負載50%;
6.運行可靠，有完善的溫度保護控制系統，可保證變壓器安全運行;
7.體積小，重量輕，結構溫度，耐雷電沖擊能力強，機械強度高，抗溫度變化，抗突發短路能力強。
|
額定容量(KVA) |
電壓組合 |
聯結方式 |
損耗（KW) |
空載電流（%） |
阻抗電壓（%） |
絕緣耐熱等級 |
重量（Kg) |
||
|
高壓（KV) |
低壓（KV) |
空載 |
負載（120℃） |
||||||
|
10 |
11 10.5 10 6.3 6 |
0.4 |
Dyn11或者Yyno
|
0.135 |
0.305 |
4.0 |
4 |
F/F |
135 |
|
20 |
0.170 |
0.595 |
3.5 |
180 |
|||||
|
30 |
0.195 |
0.705 |
2.6 |
330 |
|||||
|
50 |
0.270 |
0.995 |
2.2 |
380 |
|||||
|
63 |
0.330 |
1.210 |
2.2 |
400 |
|||||
|
80 |
0.370 |
1.380 |
2.2 |
510 |
|||||
|
100 |
0.400 |
1.570 |
2.0 |
590 |
|||||
|
125 |
0.470 |
1.850 |
1.8 |
650 |
|||||
|
160 |
0.545 |
2.130 |
1.8 |
780 |
|||||
|
200 |
0.625 |
2.530 |
1.6 |
930 |
|||||
|
250 |
0.720 |
2.760 |
1.6 |
1040 |
|||||
|
315 |
0.880 |
3.470 |
1.4 |
1180 |
|||||
|
400 |
0.975 |
3.990 |
1.4 |
1450 |
|||||
|
500 |
1.160 |
4.880 |
1.4 |
1630 |
|||||
|
630 |
1.345 |
5.870 |
1.2 |
1900 |
|||||
|
800 |
1.520 |
6.955 |
1.2 |
6 |
2290 |
||||
|
1000 |
1.770 |
8.130 |
1.1 |
2700 |
|||||
|
1250 |
2.090 |
9.690 |
1.1 |
3130 |
|||||
|
1600 |
2.450 |
11.73 |
1.1 |
3740 |
|||||
|
2000 |
3.060 |
14.45 |
1.0 |
4150 |
|||||
|
2500 |
3.600 |
17.17 |
1.0 |
4810 |
|||||
|
3150 |
5.140 |
22.50 |
0.8 |
8 |
5800 |
||||
|
4000 |
5.960 |
27.00 |
0.8 |
7100 |
|||||
